Устройство ввода затравочной суспензии

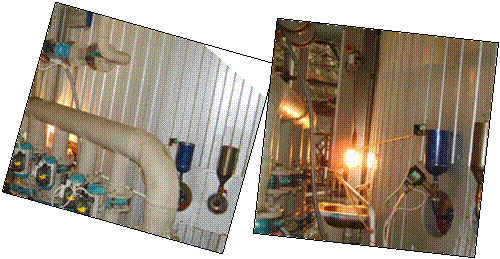

Устройство ввода затравки, является составной частью системы автоматизации вакуум-аппаратов периодического действия в сахарном производстве.

Устройство типоразмера УВЗ.0,4 предназначено для автоматического ввода затравочной суспензии в вакуум-аппарат 1-го продукта, а типоразмера УВЗ.1,5- в вакуум-аппараты маточного утфеля и аппараты 2-го и 3-го продуктов.

	УВЗ.1.5	УВЗ.0.4
Объем корпуса см3	1500	400
Давление сжатого воздуха бар	8	8
Длина	330	330
Ширина	102	102
Высота	490	385
Масса кг	3.3	2.9

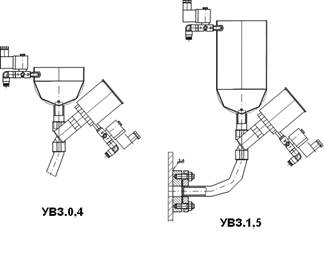

Устройство состоит из корпуса  представляющего собой сосуд со сферическим днищем закрытый крышкой. К нижней части корпуса присоединен пневмоклапан  с коленом  и фланцевым соединением . В верхней части сосуда имеется сопло  с соленоидным  клапаном.
