Функции и построение систем автоматизации

Наши системы автоматизации выполняют следующие функции:

  • Пуск работы технологического объекта или процесса
  • Сбор и логическая обработка информационных сигналов поступающих от контрольно-измерительных приборов, датчиков
  • Выдача управляющих сигналов на исполнительные устройства в соответствии с заложенным алгоритмом программы
  • Контроль режима работы и отклонений технологического процесса
  • Блокировка механизмов и аппаратов при возникновении аварийных ситуаций
  • Вывод информации о состоянии системы

Логическая часть системы управления выполняется на базе промышленных программируемых контроллеров Siemens(серии S7), Schneider Electric (M340, Advantys), Mitsubishi (Alpha), B&R (X20 System).

Контроллер выполняет следующие функции:

  • Сбор информации с входов от внешних контрольно-измерительных приборов и датчиков
  • Обработка поступающей информации в соответствии с программным алгоритмом
  • Выдача управляющих сигналов на выходы
  • Обмен информацией с контроллерами других станций по сети

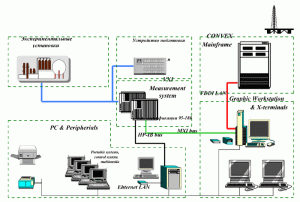

Как строится система автоматизации?

Система управления разделена на два уровня:

  • Уровень 1 – полевой уровень, который включает контрольно-измерительные приборы, датчики и исполнительные устройства.
  • Уровень 2 — состоит из сервера, на базе SCADA-системы WinCC, Monitor Pro, Citect, технологического сервера, операторной станции, местных постов. Связь на уровне 2 осуществляется при помощи сети Ethernet, Profibus, Modbus Plus.

На мнемосхемах станции оператора отображается текущее состояние технологического процесса, показания датчиков, положение исполнительных механизмов, ведется архивация данных, осуществляется автоматический контроль и регулирование заданных параметров, в случае необходимости имеется возможность ручного управления технологическим процессом. Для повышения надежности работы уровня 2, устанавливаются минимум 2 идентичные операторные станции, независимо функционирующие.

Система автоматизации построенная на базе логических промышленных контроллеров позволяет гибко изменяться и интегрироваться в другие системы. Систему можно объединить в единую сеть с другими аналогичными системами, станции завода, что дает возможность создать целостную картину технологического процесса всего завода, вести удаленный мониторинг и управление станциями, использовать SCADA систему как единый инструмент управления всем предприятием на персональном компьютере.
